PROLOGY KRAKEN BASS BOX-8

PROLOGY KRAKEN BASS BOX-8 — активный сабвуфер с эргономичным дизайном, позволяющим легко разместить его в любом месте салона автомобиля — например, в багажнике или под сиденьем. Низкопрофильный компактный корпус «закрытый ящик» из алюминиевого сплава имеет высоту всего 80 мм. Благодаря возможности подключения двумя способами — с помощью линейных RCA или высокоуровневого входа, сабвуфер совместим с любыми автомагнитолами, включая штатные головные устройства.

Встроенный в корпус сабвуферный динамик размером 8" (200 мм) с максимальной мощностью 200 Вт создает насыщенные и сбалансированные басы, обеспечивая четкий звук без искажений даже при высоком уровне громкости. На корпусе сабвуфера имеются регулировки электронного кроссовера: усиление баса в диапазоне 0...12 дБ и фильтр низких частот 50–150 дБ, а также переключатель фазы. Проводной пульт дистанционного управления позволяет быстро изменять уровень выдаваемой мощности. Сабвуфер включается автоматически, сразу при включении головного устройства.

ОСОБЕННОСТИ МОДЕЛИ PROLOGY KRAKEN BASS BOX-8

• Простое подключение к любой автомагнитоле
• Литой алюминиевый корпус типа «закрытый ящик»
• Удобство установки с минимальной высотой корпуса 80 мм
• Максимальная выходная мощность 200 Вт
• Диаметр диффузора 8" (200 мм)
• Диапазон воспроизводимых частот 20–150 Гц
• Электронный кроссовер с плавной регулировкой
• Функция усиления низких частот (BassBoost) от 0 до 12 дБ
• Переключение фазы 0–180°
• Два варианта подключения к головному устройству: RCA-входы / вход высокого уровня
• Пульт ДУ с кабелем для подключения
• Функция автоматического включения
• Электронная защита от короткого замыкания и перегрева

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ PROLOGY KRAKEN BASS BOX-8:

• Вид сабвуфера: активный, корпусной
• Сопротивление, Ом: 4
• Мощность (RMS), Вт: 100
• Максимальная мощность, Вт: 200
• Частотный диапазон, Гц: 20-150
• Диаметр динамика, мм: 200 (8")
• Входная чувствительность высокоуровневого входа, В: 0,9
• Входная чувствительность RCA-входов, В: 0,3
• КГИ, Гц: <0,4
• ФНЧ, Гц: 50-150
• Усиление НЧ, дБ: 0...+12
• Предохранитель, А: 25
• Напряжение питания, В: 10,5-16 (30 А макс.)
• Потребление, Вт: 400
• Габариты (Ш х Г х В), мм: 240 х 316 х 80

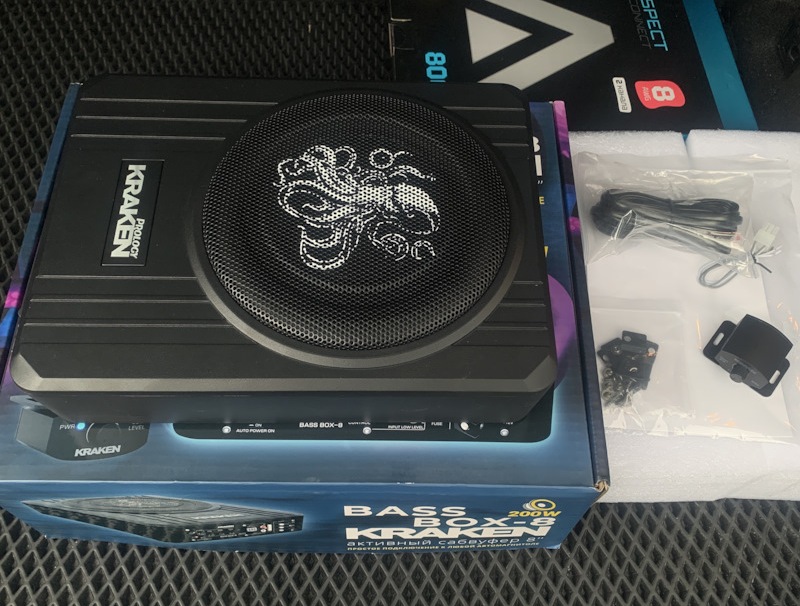

КОМПЛЕКТ ПОСТАВКИ PROLOGY KRAKEN BASS BOX-8:

• Активный сабвуфер PROLOGY KRAKEN BASS BOX-8
• Комплект крепежа
• Пульт дистанционного управления
• Соединительные провода
• Руководство пользователя

Сравнительная таблица Активных сабвуферов и сабвуферных динамиков PROLOGY

Посмотреть/Скачать PDF

Находится в категориях:

• Сабвуферы

Тест активных сабвуферов Prology Kraken BASS BOX-8 и BASS BOX-10

Автор: Николай НЕСТЕРОВ. Ссылка на оригинал статьи на сайте www.автозвук.рф

Компактные сабвуферы — это тренд. Им не требуется много места, они вполне помещаются под сиденьем и обеспечивают комфортное прослушивание музыки. Рассмотрим новинки BASS BOX-8 и BASS BOX-10, появившиеся в модельном ряду Prology Kraken.

Братья Бас

Bass Brothers, почему бы и нет? Они и в самом деле братья — все конструктивные решения одинаковы, отличия только в размерах и мощности. «Старший» BASS BOX-10 немного крупнее и чуточку мощнее, в остальном они похожи настолько, что их легко спутать — если только не положить рядом.

«Старший брат» немного длиннее и шире «в плечах», но «рост» у них одинаковый

Данные в таблице сгруппированы немного не так, как в инструкции — сначала отличия, потом общее. Из сравнения потребляемой и выходной мощности с номиналом предохранителя сразу видно, что встроенный усилитель работает в классе AB. А уровень искажений подсказывает, что работает он в экономичном режиме, с минимальным выделением тепла в паузах.

Почему класс AB, а не экономичный и сверхкомпактный D? Тут не всё так просто, и при выборе типа усилителя для сабвуфера экономичность играет последнюю роль. Главным фактором для сабвуфера становится выходное сопротивление усилителя — оно определяет, насколько эффективно будет контролироваться динамик. И класс AB пока что в этом отношении предпочтительнее класса D. И в сабвуферном применении не так уж сильно проигрывает в экономичности — ток покоя можно сделать весьма малым. А на то, что при малом токе покоя растут нелинейные искажения, можно не обращать внимания — все гармоники «срежет» сам динамик.

Корпус усилителя литой, он же служит и радиатором усилителя. На фото «в профиль» хорошо видны литейные уклоны. Оснащение усилителя стандартное — перестраиваемый ФНЧ (50 — 150 Гц), бас-буст, регулятор чувствительности, переключатель фазы, разъём проводного дистанционного управления. При подключении к выходам высокого уровня можно использовать автовключение. Если при включении и выключении аудиосистемы прослушиваются хлопки, эту опцию можно отключить кнопкой и использовать сигнал Remote — он учитывает переходные процессы в усилителе источника

Компактный пульт дистанционного управления подключается кабелем телефонного типа. Он входит в комплект вместе с «лапками» для крепления сабвуфера и набором винтов

Особенности компактных сабвуферов

Сабвуферные динамики для компактного закрытого оформления — совершенно самостоятельная эволюционная ветвь динамиков. Чтобы в закрытом корпусе малого объёма не слишком сильно повысилась частота резонанса, необходим малый эквивалентный объём динамика Vas — то есть жёсткий подвес. А чтобы при жёстком подвесе получить низкую частоту резонанса Fs, необходима тяжёлая подвижная система Mms — даже у восьмидюймовых головок она порядка 200 г. Результатом становится низкая чувствительность динамика — в среднем 80-82 дБ, но бывает и ниже. В итоге требуется усилитель приличной мощности, в разы мощнее, чем для обычного сабвуферного динамика с таким же «звуковым выхлопом». Поэтому от «малышей» не стоит ждать рекордов звукового давления — у них другая задача, сделать микромир в салоне автомобиля чуточку лучше.

Измерения

Все измерения проведены в салоне Renault Sandero с места водителя, использовался портативный анализатор спектра Phonic и встроенный в него источник розового шума. Сабвуфер располагался под пассажирским сиденьем (чтобы удобнее был доступ к регуляторам). Результаты замеров приведены ниже:

Бас-буст довольно широкополосный. Для Bass Box 8 включение буста в режиме узкой полосы увеличивает отдачу на самых низких частотах, а в режиме широкой полосы — практически во всей полосе частот. Причём весьма существенно, до 15 дБ

Судя по результатам измерений, частота настройки буста Bass Box 10 ниже — он почти не проявляет себя на частотах выше 100 Гц. Отдача на частотах ниже 40 Гц ожидаемо выше, чем у Bass Box 8 — калибр обязывает

Личный опыт

Сабвуферы очень удобны для апгрейда штатных систем — есть входы высокого уровня, в этом случае работает автоматическое включение по постоянной составляющей. Мощность встроенных усилителей достаточна даже для систем с дополнительными усилителями небольшой мощности (до 40 — 50 Вт на канал), а для работы только с головным устройством остается солидный запас — в этом случае есть смысл перейти к узкой полосе с бас-бустом — намного эффектнее. Звучание чёткое, плотное и напористое, при повышенных уровнях звукового давления становится заметной «рычащая» вторая гармоника — звучание она не портит, и добавляет «мяса» композициям с хорошо прописанными басовыми партиями. И да, закреплять сабвуфер нужно основательно — при собственной массе сабвуфера несколько килограммов четверть килограмма, мечущиеся вверх-вниз, будут работать не хуже отбойного молотка…

Мёд и дёготь

Всё продумано до мелочей, инструкция по установке исчерпывающая — вполне можно обойтись своими силами. Звучание радует, цена тоже.

Цена вопроса:

Kraken Bass Box 8: 10 990 руб.

Kraken Bass Box 10: 11 490 руб.

Как-то пропускал я «подседельники» мимо внимания, но недавний отчёт по одному из таких сабвуферов вызвал неожиданный интерес, так что решил продолжить. Сегодня разберу сразу две модели от Prology, которые только-только вышли в продажу. Они похожи, принципиальные различия сводятся лишь к калибру излучателей – 8 и 10 дюймов.

Итак, к делу. Сабы недорогие, на момент теста цена 8-дюймового Prology BASS BOX-8 – 10990 рублей, а 10-дюймового Prology BASS BOX-10 – 11490 рублей. Посмотрим, что умеют, и под какие задачи зайдут лучше всего.

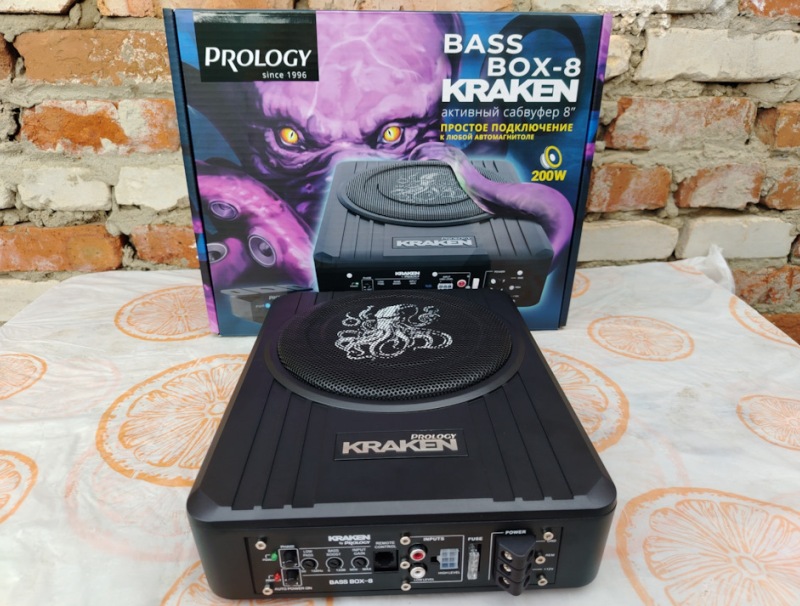

ПЕРВОЕ ЗНАКОМСТВО, КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

Выполнены сабы в литых корпусах из алюминиевого сплава. Высота обеих моделей одинакова – 8 см. Размеры в плане у BASS BOX-8 – 24 х 31,6 см, а у BASS BOX-10 – 26 х 34,6 см.

Обе модели принадлежат к серии Kraken, которую компания сейчас активно продвигает, что отразилось и в оформлении.

Как обычно все подключения и регулировки выведены на единую панель. В этой части обе модели одинаковы.

Терминалы питания выведены отдельно (часто их собирают в общую колодку с высокоуровневыми входами), что имеет неоспоримое преимущество: можно использовать нормальный кабель до 8 Ga.

Входы, как обычно, в двух форматах – линейные и высокоуровневые. Для последних в комплекте идёт разъём с коротким «хвостом».

По регулировкам – всё стандартно: гейн, ФНЧ и бас-буст. Из полезных дополнений, которые есть не у всех подобных сабов – возможность переключения полярности сигнала – позволяет лучше согласовать басовое звено с основной акустикой (переключаете и слушаете, в каком варианте звучание более слитное, т. е. бас не «отслаивается», а звучит как полноценная составляющая музыки).

Систему автовключения по наличию полезного сигнала (детектор постоянной составляющей на высокоуровневых входах) при необходимости можно обойти, чтобы саб включался исключительно по сигналу Remote.

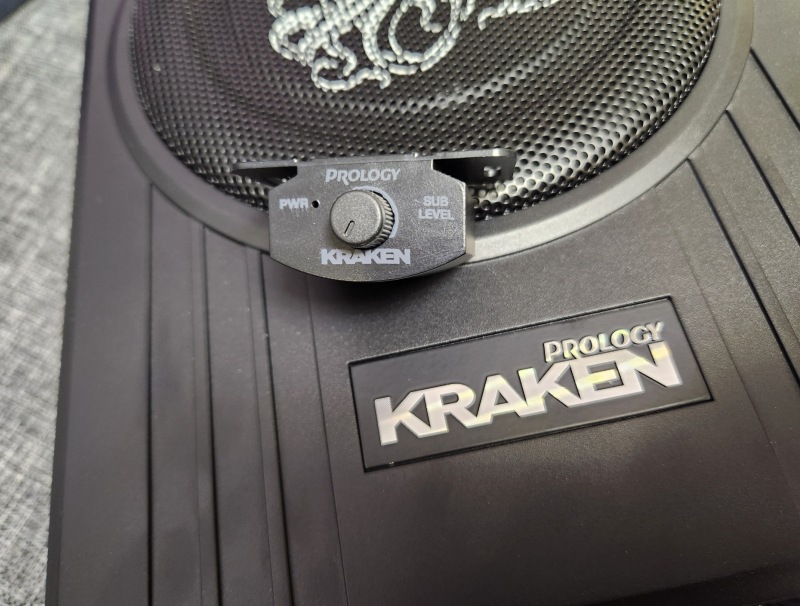

В комплекте – проводной пульт дистанционного управления. Фактически, регулирует уровень сигнала в минус от выставленного регулятором Gain.

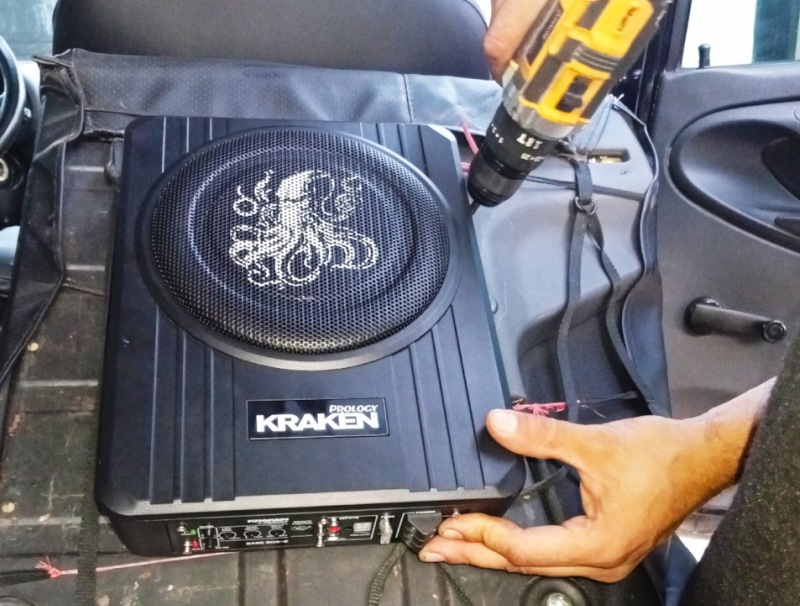

В комплекте идут ушки крепления. Вообще, любой «подседельник» лучше крепить как можно жёстче, чтобы он давал нормальную отдачу, а не прыгал по полу и не дрожал. Учтите этот момент, он важен. Очень важен.

Ну и как же было не глянуть начинку. Оба саба разбирать нет необходимости: они одинаковы, так что посмотрю на примере 10-дюймового BASS BOX-10.

В некоторых моделях корзина динамика отлита вместе с корпусом, здесь он выполнен отдельно. Но «мотор» упирается в заднюю стенку корпуса и дополнительно притягивается к ней, что хорошо сказывается на общей конструктивной жёсткости.

В описании указан материал диффузора – целлюлоза, хотя тактильно больше похоже на пластик – полипропилен или что-то в этом роде.

Плата усилителя закреплена на нижней стенке. Это АВ-класс со своим преобразователем питания. Литой алюминиевый корпус используется как радиатор.

АНАЛИЗ РАБОТЫ САБВУФЕРА

Снова использую методику измерения в ближнем поле – микрофон не дальше пары сантиметров от сетки динамика (она тут несъёмная, заниматься вандализмом в данном случае нет необходимости).

Работа настройки ФНЧ. Даже в минимальном положении регулятора значительного снижения отдачи не происходит, как это иногда бывает. Это хорошо. В большинстве случаев оптимальная настройка будет где-то в первой половине хода.

Настройка Bass Boost. По задумке должна акцентировать бас в узком диапазоне частот, но в данном случае диапазон работы и без того не очень широкий, и по факту получается почти что дублирование гейна. В общем, можно смело оставлять в минимуме, чтобы не перегружать встроенный усилитель.

Что общего. Основное предназначение сабов. Пик отдачи у обеих моделей приходится на область выше 60 Гц. Т. е. главная задача этих сабов – не глубокий инфрабас, а добавление звучанию низкочастотной (точнее, даже мидбасовой) основательности, тактильности, ударности.

Разница между 8- и 10-дюймовыми моделями. Логично было бы предположить, что 10-дюймовая модель даст более глубокий бас. Но для этого и корпус должен был быть значительно объёмнее, чем у «восьмёрки». Здесь же он лишь совсем немного крупнее, так что по глубине баса обе модели близки. Однако есть небольшая разница в отдаче – у «десятки» она чуть выше.

Важно. Крепление. Это вывод следует не из графиков, а из практики. Особое внимание нужно уделить жёсткости фиксации саба. В отличие от более тяжёлых полноразмерников, подседельные сабы нехило колбасит при работе. Хотите получить нормальный бас – крепите как можно жёстче. Вот просто каменно жёстко. Чтобы никаких вибраций корпуса не было в принципе.

КОРОТКО ПО ДЕЛУ. ДЛЯ КАКИХ ЗАДАЧ ВЫБИРАТЬ?

Я бы рассматривал для этих сабов два варианта применения. Первый – это апгрейд штаток, когда нужно добавить звучанию основательности и весомости, сделать более выраженной ритмическую составляющую музыки.

Правда, в штатках часто используется коррекция сигнала, он может подрезаться снизу по частоте. Желательно убедиться, что на штатные динамики (а саб в этом варианте, фактически, подключается параллельно им) идёт сигнал хотя бы от 50 Гц.

Второй вариант – классические, не эстрадные системы начального уровня с нештатными головными устройствами, когда использование полноразмерного саба исключено (например, стоит задача полностью сохранить багажник или, к примеру, багажника нет вовсе – аудиосистемы же не только в легковушках ставятся).

В этом случае подключайте саб к линейным выходам ГУ, а для основных, фронтальных каналов настраивайте в ГУ подрезку снизу в районе 70-80 Гц. Это повысит перегрузочную способность фронтальной акустики, звучание будет чище, а басовый-мидбасовый диапазон возьмёт на себя подседельник. По итогу вы получите прирост не только на нижних частотах, но и во всём диапазоне.

• Можно использовать как с нештатными, так и со штатными ГУ

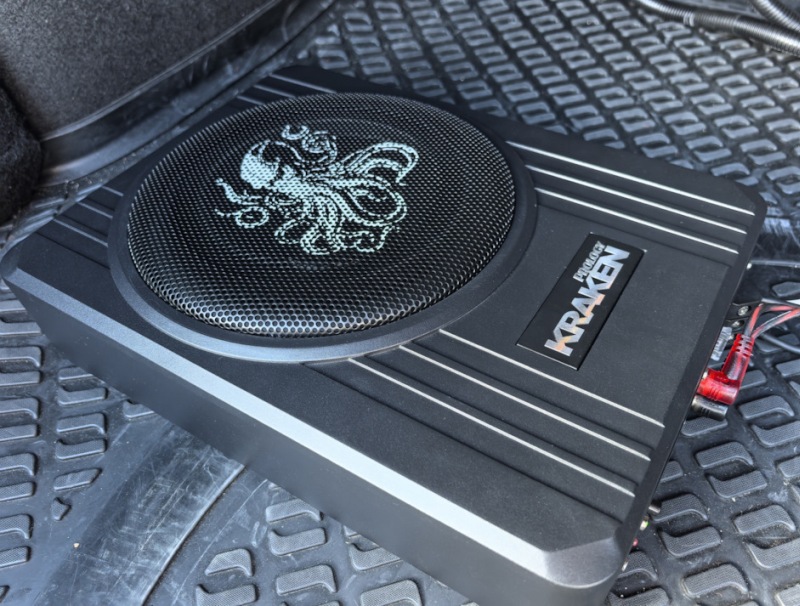

• Компактные, можно установить в салоне под сиденьем
• Для подключения питания можно использовать кабель до 8 Ga
• Добавляют звучанию мидбасовой основательности
• По глубине баса уступают крупным полноразмерным сабвуферам
• Результат сильно зависит от жёсткости крепления

  ---
